Základní informace

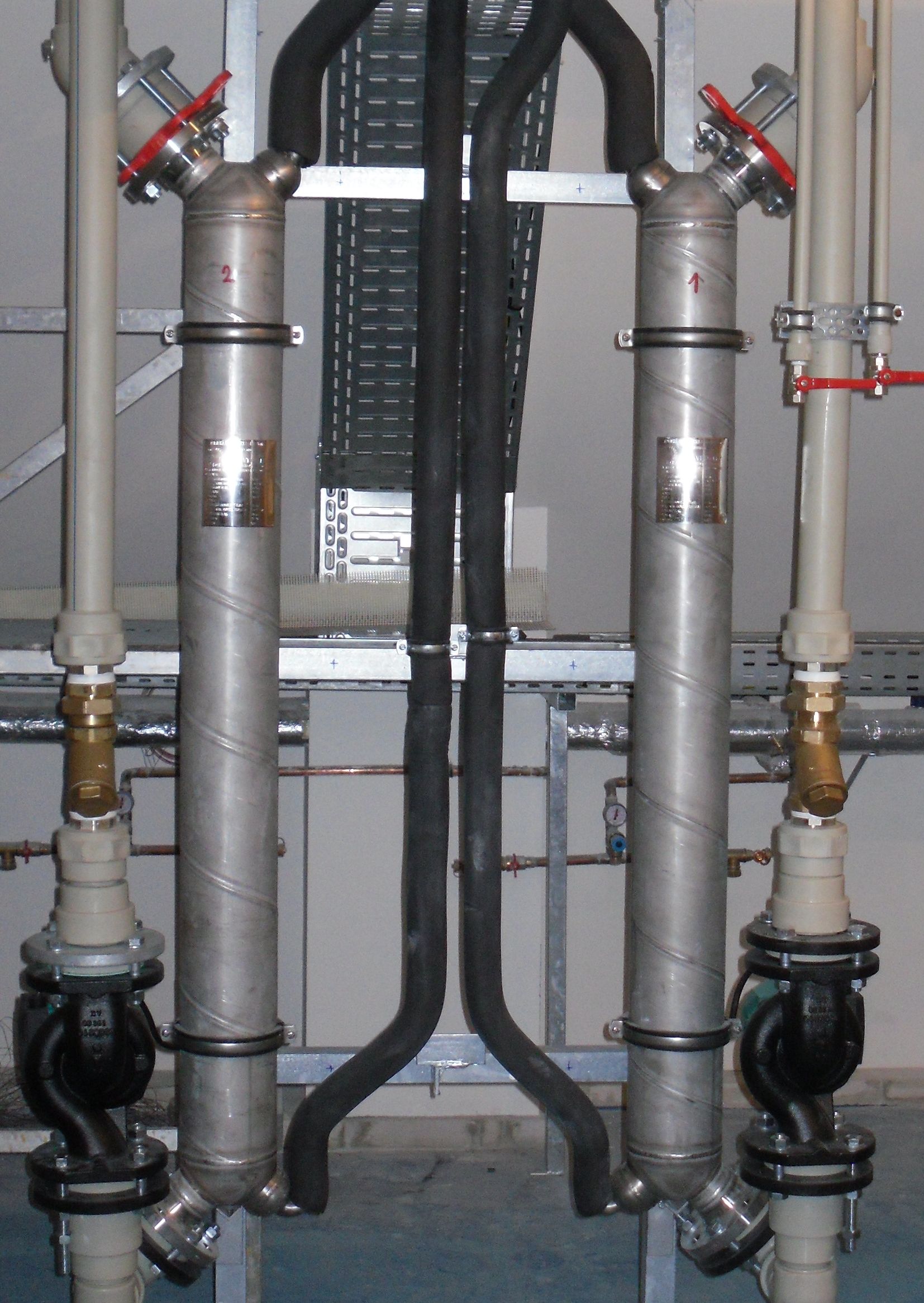

Použití: Jsou určeny výhradně k použití jako kondenzátory a výparníky tepelných čerpadel, případně i jiných zařízení.
Charakteristika: Jedná se o šroubovicové výměníky tepla typu „pára – voda", tedy o tepelné výměníky pro ohřev kapalin kondenzující parou freonu u kondenzátorů, a o ochlazování kapalin vroucím freonem u výparníků.
Kondenzátory pracující přednostně v protiproudém zapojení a ohřívaná kapalina (obvykle voda) je přednostně přiváděna do trubiček stočených do šroubovic, tvořících teplosměnnou plochu.
Toto řešení umožňuje minimalizovat tlakový spád par kondenzujících ve výměníku na hodnotu kolem 200 Pa mezi začátkem a koncem teplosměnné plochy. Kondenzace i var kapaliny tak probíhají prakticky za konstantního tlaku a teploty.
Parametry v katalogu VTXF jsou definovány při kondenzaci freonu R410A přiváděného do výměníku se vstupní teplotou páry na mezi sytosti. Voda je ohřívána z teploty 30 °C na 35 °C. Zapojení je protiproudé.
Výměníky jsou nerozebiratelné, celosvařované, vyrobeny celé z materiálu 17.248.4, případně 17.348,4 (AISI 316).
Technické parametry
| Použití | Kondenzátory a výparníky pro tepelná čerpadla |
|---|---|
| Materiál | 17.248.4 / 17.348,4 (AISI 316) |
| Průměr trubiček | 8/0,6 mm |
| Chladivo | R410A, R407C, R404A a další |
| Tlakový spád páry | cca 200 Pa |
| Připojení freon | Cu potrubí pro letování (∅ 12,7 – 41,3 mm) |
| Připojení voda | Závit G ¾" až 2" nebo příruby PN6–PN10 |
