Základní informace

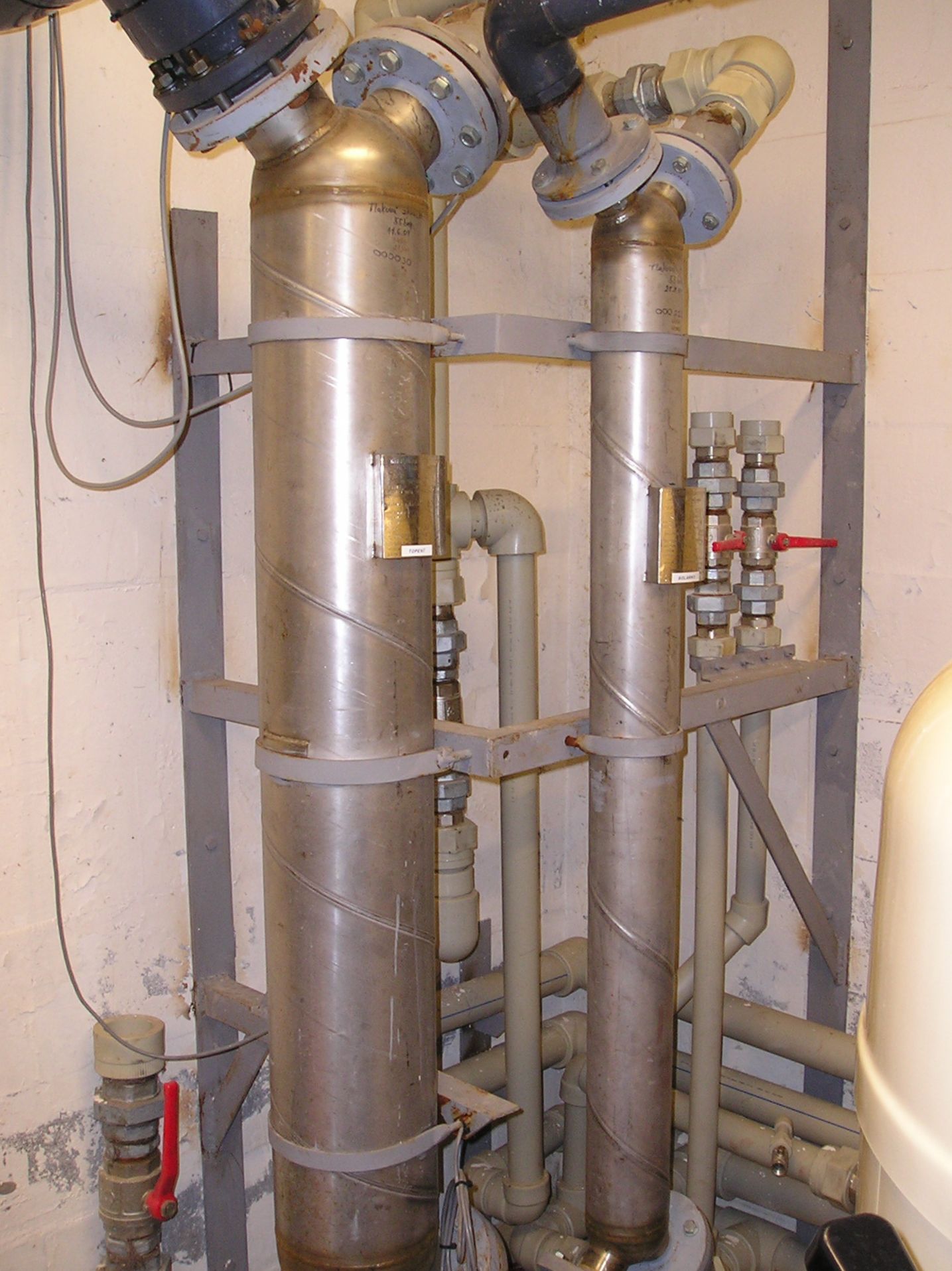

Použití: Jsou určeny pro všeobecné použití k předávání tepla z jedné tekutiny do druhé. Nejběžněji pak jako výměníky voda – voda nebo vodní pára – voda. Výměníky jsou určeny jak pro ohřívání, tak pro chlazení. Teplá strana může být jak v trubičkách tak v plášti. Zapojení může být jak protiproudé tak souproudé.
Charakteristika: Jedná se o vysokovýkonné kompaktní šroubovicové výměníky tepla s možností pracovat v zapojení jak protiproudém tak i souproudém. Jsou určené především pro aplikace v systémech kapalina – kapalina a pára – kapalina, nejběžněji potom jako voda – voda a vodní pára – voda, pro max. teplotu 250 °C při tlaku 1,6 MPa, nebo 165 °C při tlaku 2,5 MPa.

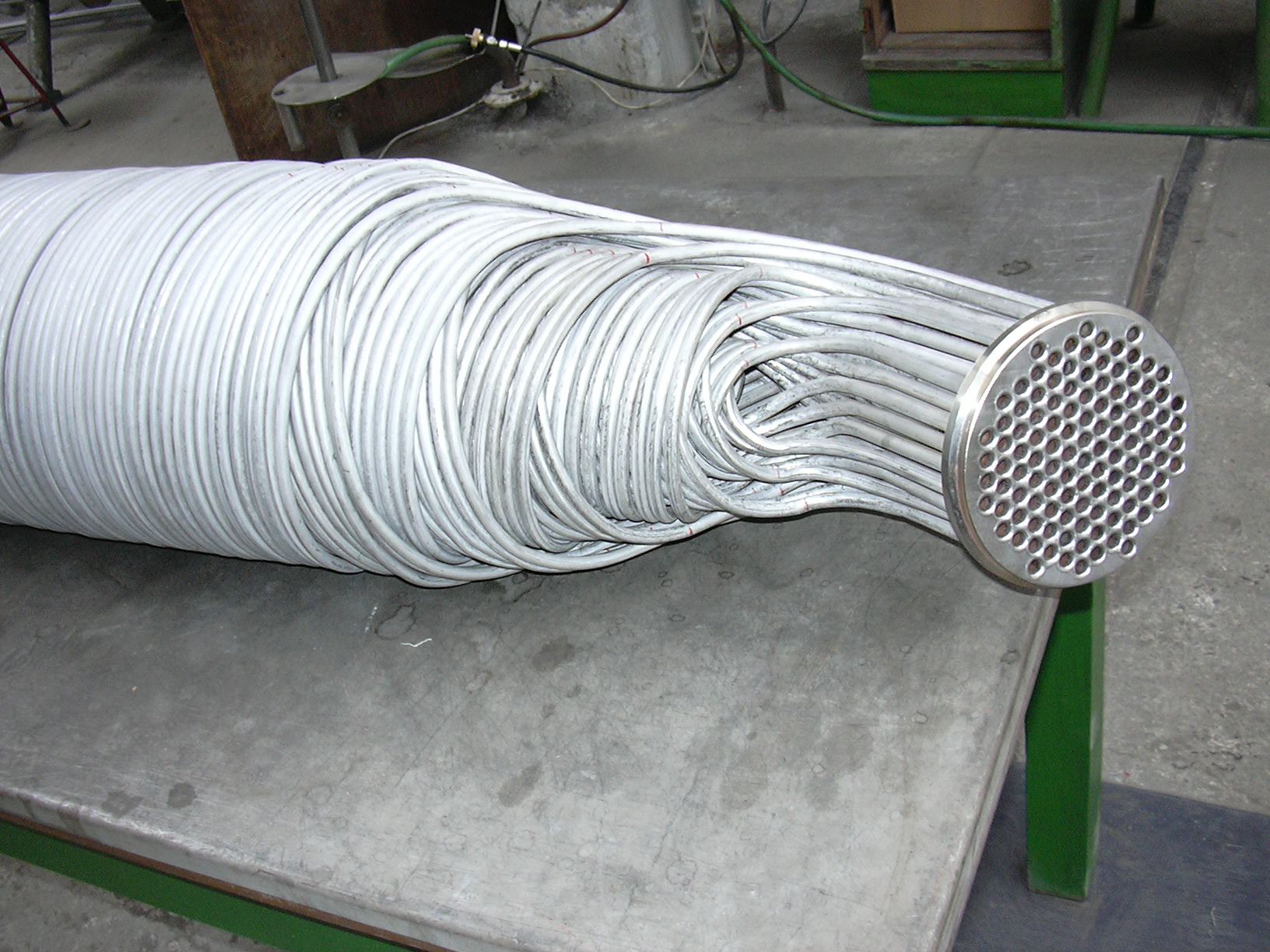

Teplosměnná plocha je vytvořena z trubek průměru 8/0,6 mm stočených do šroubovic, které jsou umístěny v plášťové trubce. Šroubovice jsou vícechodé a jsou v několika vrstvách protiběžně na sobě.
Součinitel prostupu tepla dosahuje obvykle v aplikacích voda – voda hodnot okolo 5 000 Wm⁻²K⁻¹. U aplikací pára – voda pak 8 000 Wm⁻²K⁻¹. Tomu odpovídá, při středním logaritmickém teplotním spádu okolo 20 K, měrný výkon cca 100 kW na 1 m² přestupné plochy. Pro páru pak cca 160 kW/m².
Nejmenší výměník typu VTX 01 o ploše 0,097 m² má jmenovitý výkon okolo 10 kW (pro páru 15 kW), největší s plochou 40 m² pak cca 4 000 kW (6 000 kW).
Výměníky jsou nerozebiratelné, celosvařované, vyrobeny celé z materiálu 17.248.4, případně 17.348,4 (AISI 316), včetně přírub a přídavného materiálu pro svařování v argonu.
Technické parametry
| Materiál | 17.248.4 / 17.348,4 (AISI 316) |
|---|---|
| Průměr trubiček | 8/0,6 mm |
| Provozní tlak | 1,6 MPa (250 °C) nebo 2,5 MPa (165 °C) |
| Provozní teplota | max. 250 °C |
| Součinitel prostupu tepla | 5 000 Wm⁻²K⁻¹ (voda-voda), 8 000 Wm⁻²K⁻¹ (pára-voda) |
| Teplosměnná plocha | 0,097 – 40 m² |
| Tepelný výkon | 10 – 4 000 kW (voda), 15 – 6 000 kW (pára) |

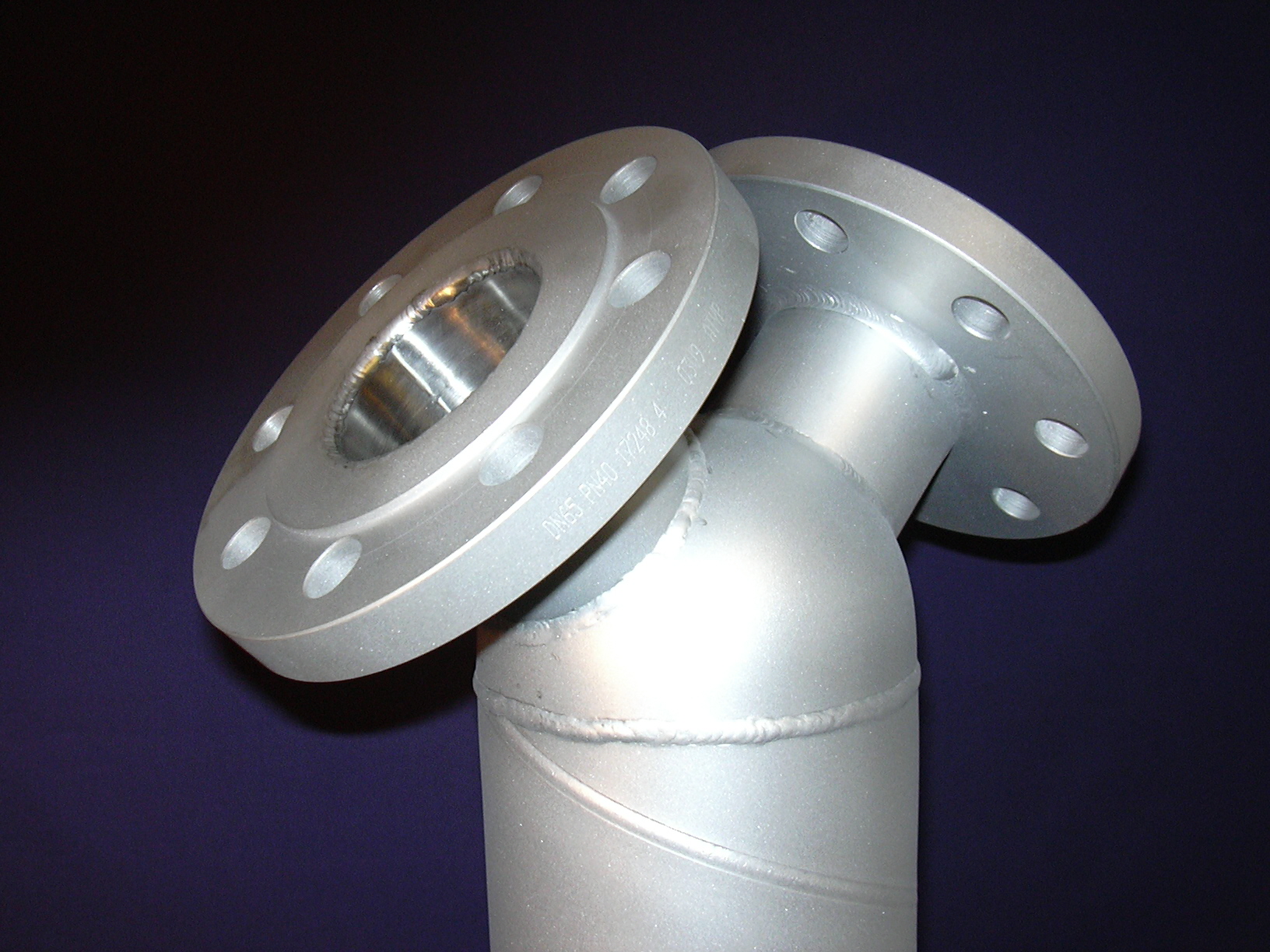

| Připojení | Příruby v úhlu 45° k ose, vzájemně 90° |
Fotodokumentace
