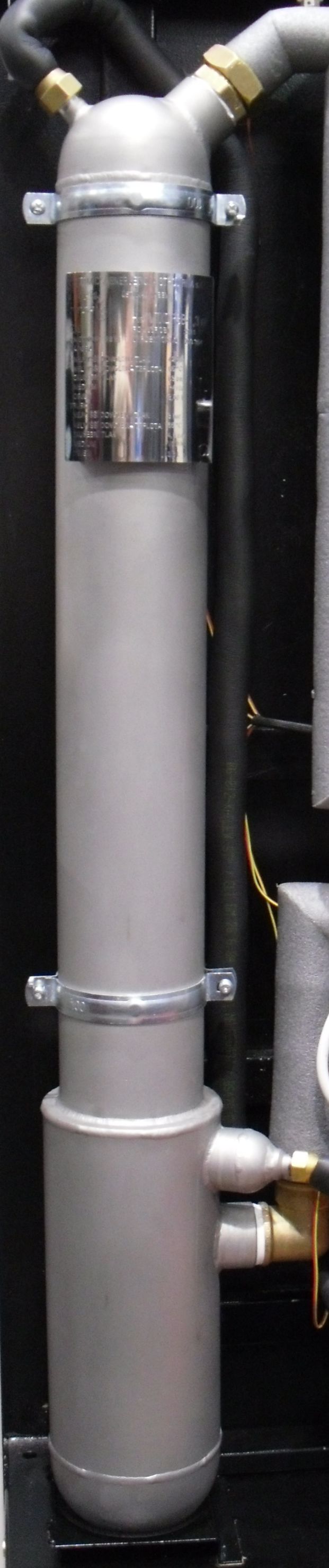

VTXDR – Kondenzátory pro tepelná čerpadla

Použití: Výměníky jsou určeny výhradně pro tepelná čerpadla jako kondenzátory freonu. Jedná se tedy o výměníky pára – voda, konkrétně o výměníky pára freonu – voda. Výměníky jsou určené pro práci s freony (R404A, R407C, R410A atd.) případně s amoniakem.

Charakteristika: Z hlediska konstrukčního provedení je teplosměnná plocha realizována ze dvou vzájemně oddělených svazků šroubovic. Na technické řešení je možné nahlížet tak, že se jedná o zdvojené výměníky tepla, kdy v jediném společném plášti jsou dva šroubovicové výměníky zařazené do série. První z výměníků slouží pro kondenzaci páry, druhý pro ochlazování kondenzátu vzniklého z páry.

Výměníky tepla řady VTXDR mají mimořádné vlastnosti. Pracují na jmenovitém tepelném výkonu se vstupní teplotou freonu na mezi sytosti s extrémně malým středním logaritmickým teplotním spádem (ΔT_ln), okolo 0,2 K. V režimu s polovičním tepelným výkonem dokonce s ΔT_ln menším než 0,1 K.

Z pohledu předávání tepla dochází u těchto výměníků k situaci, že prakticky veškeré teplo, které je teoreticky možné předat z kondenzující páry freonu, je předáno do ohřívané kapaliny. Tepelné čerpadlo s tímto výměníkem se z hlediska teploty výstupní vody a tlaku za kompresorem chová navenek prakticky tak, jako kdyby tam vůbec žádný výměník nebyl. Teplo přechází z freonu do vody zdánlivě bez potřeby teplotního rozdílu.
