VTXD – Výměníky pro parní aplikace

Použití: Výměníky jsou určeny výhradně pro ohřev kapalin kondenzující parou. Jedná se tedy o výměníky pára – kapalina, nejběžněji tedy o výměníky vodní pára – voda. Teplá strana je vždy v trubičkách, ohřívaná kapalina v plášti. Zapojení je vždy protiproudé. Výměníky jsou určené pro všeobecné použití v průmyslu, energetice a teplárenství.

Charakteristika: Z hlediska konstrukčního provedení je teplosměnná plocha navržena tak, že v určité části šroubovice, kde již nedochází ke kondenzaci páry, dojde ke změně průtočného průřezu trubiček. Na technické řešení je možné nahlížet tak, že se jedná o zdvojené výměníky tepla, kdy v jediném společném plášti jsou dva šroubovicové výměníky zařazené do série. První z výměníků slouží pro kondenzaci páry, druhý pro ochlazování kondenzátu vzniklého z páry.

Jako celek se pak výměník chová tak, že při jmenovité tlakové ztrátě na straně ohřívané vody kolem 22 kPa dosahuje extrémně vysokého měrného výkonu, přesahujícího 400 kW/m². To je zhruba 4× více než je obvyklé u výměníků běžné konstrukce, se stejnými teplotními parametry.

Je to měrný výkon, který pro stejné vstupní a výstupní teploty a při stejné hydraulické ztrátě na straně ohřívané vody není možné žádným jiným dosud existujícím typem výměníku dosáhnout.

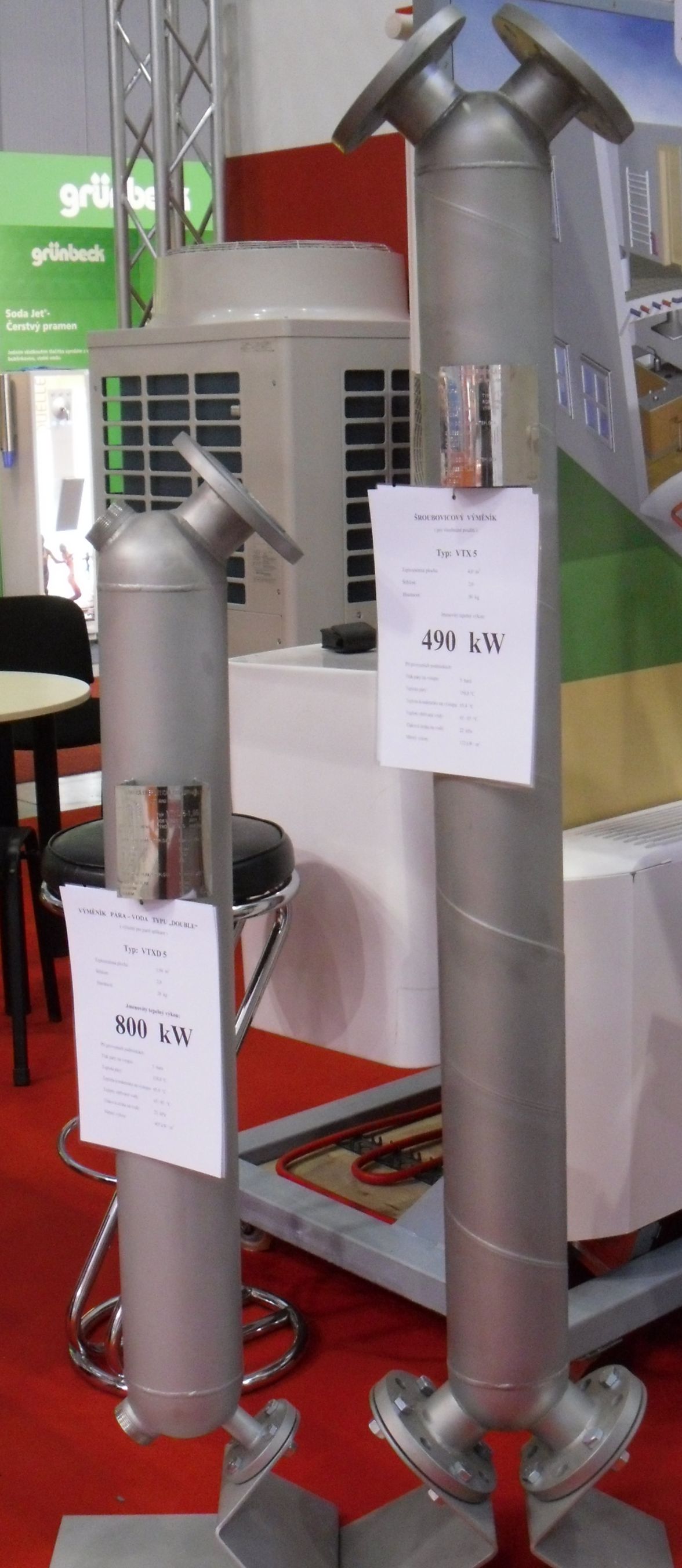

Proti původním výměníkům řady VTX jsou, při stejném průměru pláště, výměníky VTXD o 420 mm na výšku kratší a pro stejnou tlakovou ztrátu na straně vody (jmenovitě 22 kPa) mají pak zhruba o 50 až 80 % větší tepelný výkon.
